OPGW光缆耐张串接头型安装。（1)采用预绞丝式耐张线夹。（2）金具串上的各种螺栓、穿钉，除有固定的穿向外，其余穿向应统一 （3）光缆接头引下线要自然、顺畅、美观。（4）接地引线全线安装位置要统一，接地引线应自然、顺畅、美观。1）缠绕预绞丝时应保证两端整齐，并保持原预绞形状。（2）各种螺栓、销钉穿向符合要求，开口销双开以60°～90°为宜。（3）光缆引线及接地线应自然引出，引线自然顺畅，接地并沟线夹方向不得偏扭，或垂直或水平，螺栓紧固应达到扭矩要求。（4）光缆耐张预绞丝重复使用不得超过两次。

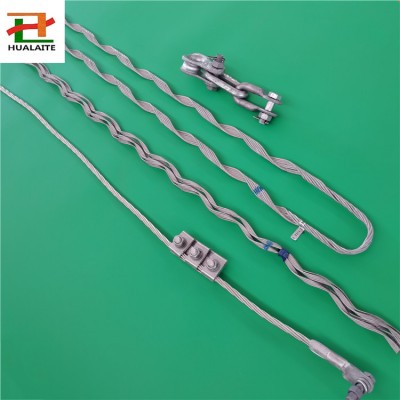

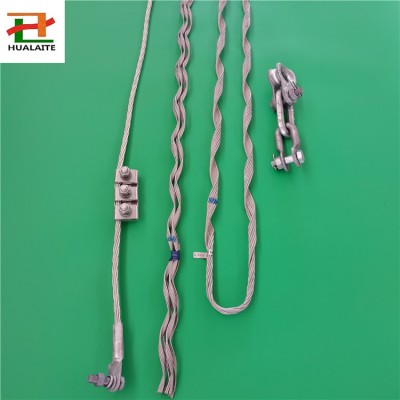

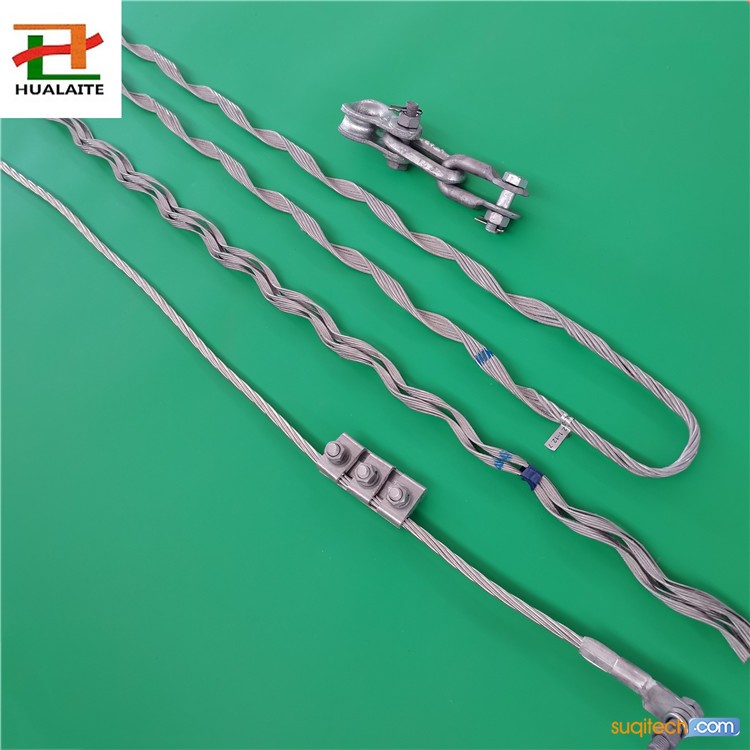

用于OPGW光缆的预绞式耐张线夹
用途:
本产品用于OPGW光缆线路架设中OPGW光缆与耐张杆塔的联接，承受全张力。将光纤复合地线连接至终端、耐张(转角大于25°)或光缆接续杆塔上。
预绞丝对OPGW光缆起到保护和提高抗振作用。预绞丝的特殊设计，可以保证耐张线夹本身不会产生对OPGW光缆造成损害的应力集中，从而保证光缆系统的正常寿命。
结构与材料：
U形挂环：热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。
PD挂板：热镀锌精密铸钢挂板，起到将U型环和嵌环连接起来的作用，并避免耐张线夹出口处光缆离杆塔太近，从而保证此处光缆有足够大的弯曲半径。
U型环：热镀锌精密铸钢U型连接环，起到保护耐张线夹并与PD挂板连接的作用。
护线条预绞丝：用镀锌钢丝或铝包钢丝制成，预绞丝内壁粘有一层微粒金刚砂，以增加磨擦力。预绞丝在工厂加工时被预制成四个子束，避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲，以免挤压损害光缆。
耐张预绞丝:用镀锌钢丝或铝包钢丝制成,预绞丝在工厂加工时被预制成束，并在内壁粘有一层牢固的金刚砂，以达到对光缆减少侧压力的条件下增加耐张线夹的握力。
特点：
a.应力分布均匀，无应力集中点，能很好地保护光缆。
b.在不超过光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。
c.对光缆的握力不低于：光缆极限抗拉强度(UTS)的95％，完全适合光缆架设的需要
订货须知：
a.根据OPGW光缆的极限抗拉强度及外径来选择合适的耐张线夹。
b.数量配置：1套／终端杆塔(含龙门架)；2套／耐张杆塔、转角大于25°及OPGW接续杆塔。
c.该线夹标准配置按照OPGWz外层绞向为右旋。如OPGWz外层绞向为左旋时，应在订货合同中加以注明。
d.本线夹在承受了全张力后，建议一次性使用。
